食品・薬品・純水用ホース(透明)
食品・薬品・純水用ホース(透明) 温度と圧力の関係、曲げ半径、重量
品名および型 |
耐圧(20℃) |
耐圧(70℃) |
許容曲げ半径 |
重量 |
MPa(kgf/cm2) |
mm |
g/m |
E-SF-6 |
1.0(10) |
0.4(4) |
35 |
82 |
E-SF-8 |
1.0(10) |
0.4(4) |
50 |
114 |
E-SF-9 |
1.0(10) |
0.4(4) |
55 |
139 |
E-SF-10 |
1.0(10) |
0.4(4) |
60 |
149 |
E-SF-12 |
0.8(8) |
0.35(3.5) |
70 |
174 |
E-SF-15 |
0.8(8) |
0.35(3.5) |
80 |
251 |
E-SF-19 |
0.8(8) |
0.35(3.5) |
150 |
306 |
E-SF-25 |
0.5(5) |
0.3(3) |
150 |
446 |
E-SF-32 |
0.4(4) |
0.25(2.5) |
190 |
626 |
E-SF-38 |
0.4(4) |
0.25(2.5) |
230 |
1036 |
E-SF-50 |
0.3(3) |
0.2(2) |
300 |
1419 |
E-SF-63 |
0.2(2) |
0.1(1) |
380 |
2477 |
E-SF-75 |
0.2(2) |
0.1(1) |
450 |
2710 |
※許容曲げ半径 20℃時

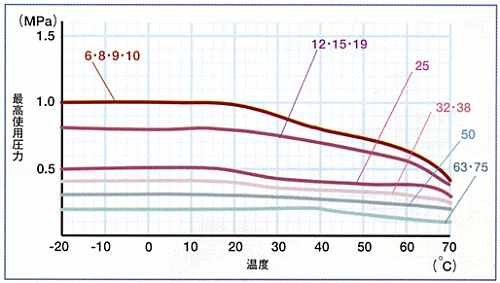

使用温度と最高使用圧力の関係
